Шкаф из ЛДСП своими руками — чертёж, раскрой и сборка
Корпус шкафа — это семь типов деталей и одна арифметика, которую нужно сделать один раз и без ошибок. Считаем на конкретном габарите, смотрим, что отметить на чертеже, и собираем по порядку.
Шкаф из ЛДСП своими руками делают чаще всего по одной причине: готовый нужного размера не продаётся. Ниша 1200 мм, высота под потолок 2200, глубина под плечики — и выбирать приходится между «подрезать стандартный» и «собрать свой».
Собрать свой проще, чем кажется: распил и кромку делает цех, а от вас требуется правильно посчитать детали и не перепутать, что куда встаёт. Общий маршрут от замера до сборки разобран в статье про мебель своими руками — здесь только шкаф, на конкретных цифрах.
Шкаф своими руками — чертёж начинается с замера
Меряйте проём в трёх точках по высоте и трёх по ширине, берите наименьшие значения и вычитайте монтажный зазор. Стены редко бывают параллельными: шкаф, собранный по верхнему замеру, в нишу не войдёт, а собранный по нижнему оставит щель.
На чертеже должны быть: габарит корпуса, толщина плиты, размеры каждой детали с количеством, отметки кромки по торцам и координаты присадки. Всё остальное — пояснения, без которых цех обойдётся.
Как считаются детали

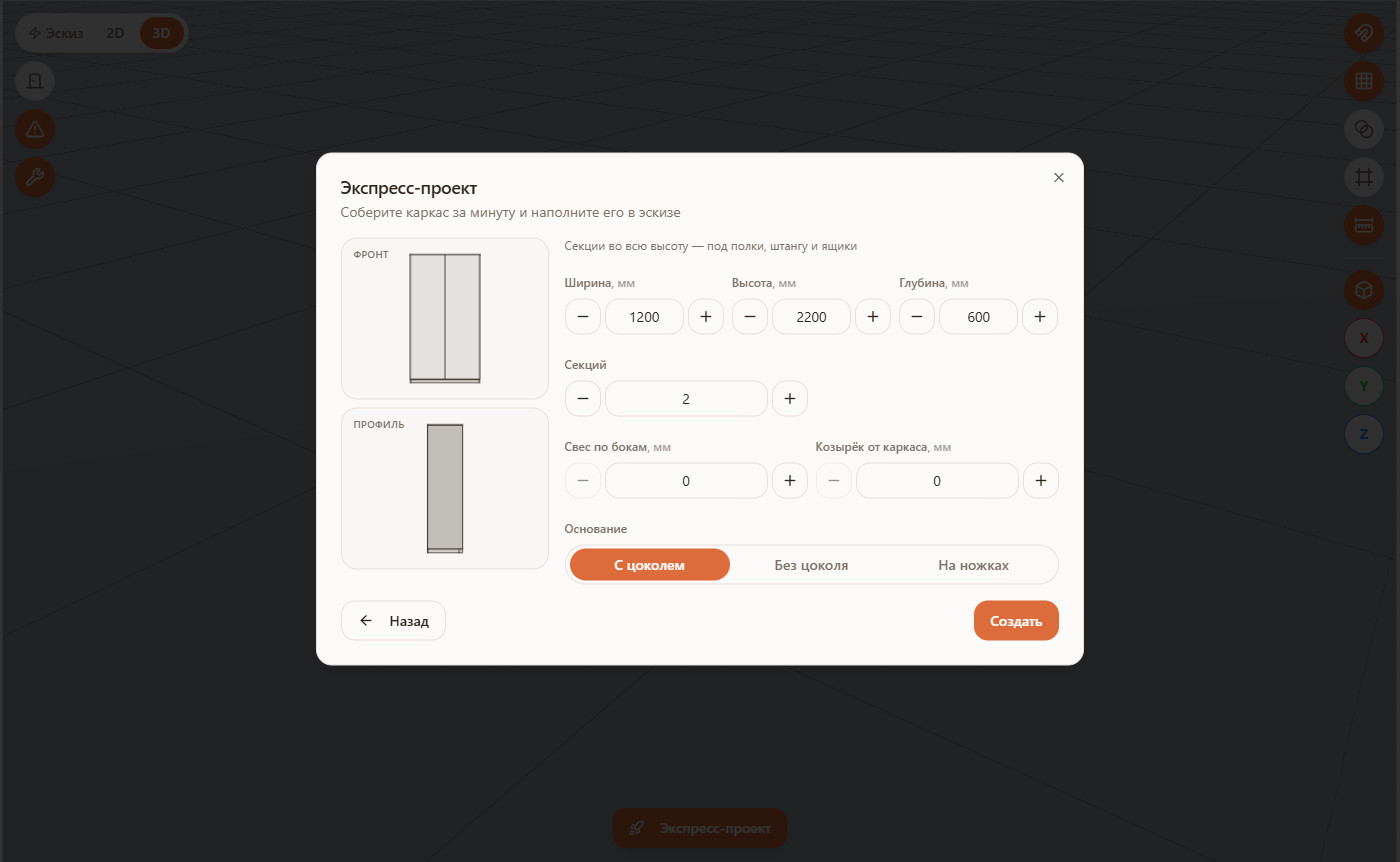

Возьмём корпус 1200 × 2200 × 600 мм из плиты 16 мм, со стойкой посередине. Схема типовая: боковины во всю высоту, дно и крышка встают между ними.
- Боковины — 2 шт., 2200 × 600. Идут во всю высоту, на них держится корпус.
- Дно и крышка — 2 шт., 1168 × 600. Габарит минус две толщины боковин: 1200 − 16 − 16 = 1168.
- Стойка — 1 шт., 2168 × 600. Высота минус дно и крышка: 2200 − 16 − 16 = 2168.
- Полки — 576 × 580. Внутренний отсек: (1168 − 16) ÷ 2 = 576. По глубине полку делают короче корпуса, чтобы не упиралась в заднюю стенку.
- Задняя стенка — 1 шт. Из ДВП или тонкого МДФ, по габариту корпуса, если накладная.
- Фасады. Считаются от проёма с зазорами по периметру — их величина зависит от выбранных петель.
Главное в этой арифметике — не забыть, что внутренний размер меньше габарита на две толщины плиты. И что полка, сделанная ровно во внутренний размер, не встанет: пара миллиметров зазора обязательна.
Раскрой и кромка
Готовый список деталей раскладывается по листам с учётом ширины пропила и отступа от края. На выходе — карта раскроя и число листов к покупке. Если от прошлых проектов остались обрезки, внесите их: алгоритм сначала добивает их и только потом берёт новый лист.
Кромка назначается по торцам. У шкафа видны: передние торцы боковин, стойки, дна и крышки, передний торец каждой полки и весь периметр фасадов. Туда идёт толстая кромка. Задние и внутренние торцы либо тонкая, либо без кромки вовсе — их не видно, а разница в метраже заметная.
Метраж по каждому типу кромки считается сам, по нему и заказывают. Как устроен сам расчёт раскроя — в отдельном разборе, что должно быть на карте — в статье про карту раскроя.
Присадка под крепёж
Корпус шкафа держится на конфирматах: по два-три на каждое соединение боковины с дном, крышкой и стойкой. Под полки сверлятся отверстия под полкодержатели — обычно рядами с шагом, чтобы полку потом можно было переставить. Под петли фасадов — чашка Ø35 в пласть двери.
Типы присадки, которые пригодятся в шкафу: конфирмат в пласть и в торец, полкодержатель, чашка петли. Минификс и рафикс — если собираете на эксцентрики вместо конфирматов, без видимых шляпок снаружи. Глубину глубже толщины детали задать не получится, значение подрежется само.
Сборка по порядку
Боковины, дно, крышка — на конфирматы. Собирайте лёжа на полу, так проще держать угол.
Ставится между дном и крышкой. После неё корпус перестаёт складываться в параллелограмм.
Притягивается по периметру и выводит корпус в прямой угол. Её нельзя оставлять «на потом» — без неё геометрию поведёт.
Шкаф ставится на место, регулируемые опоры выводят его по уровню. Только после этого проверяют зазоры.
Полки на полкодержатели, штанга на держатели, ящики на направляющие. Фасады последними — их регулируют петлями по месту.
Четыре ошибки, которые видно на сборке
- Полка во внутренний размер без зазора. Не встанет. Закладывайте пару миллиметров.
- Кромка не вычтена из размеров. Детали приезжают верные, а корпус собирается с распором — толщина кромки нигде не учтена.
- Задняя стенка прибита в последнюю очередь. К этому моменту корпус уже перекошен, и зазоры фасадов не сойдутся.
- Зазоры фасадов взяты «на глаз». Они зависят от петель: накладные, полунакладные и вкладные дают разный отступ от края.
Соберите корпус по своим размерам — детали, кромка и присадка посчитаются сами.
Открыть конструктор шкафаЕсли собирать с нуля не хочется, посмотрите готовые проекты — размеры там уже посчитаны, останется подогнать под свою нишу.
Частые вопросы
Сколько деталей в обычном шкафу?
У корпуса со стойкой и парой полок — около десяти штук: две боковины, дно, крышка, стойка, полки, задняя стенка и фасады. Чем больше секций и ящиков, тем длиннее список, но типов деталей остаётся те же семь.
Нужен ли чертёж, если заказываю распил в цехе?
Цеху нужна не картинка, а список деталей с размерами, схема кромки и координаты присадки. Чертёж полезен вам — чтобы не перепутать при сборке, какая деталь куда встаёт, особенно если одинаковые по габаритам детали отличаются кромкой.
Можно ли сделать шкаф в нишу с кривыми стенами?
Да, но корпус делают уже проёма и закрывают щель планкой или расширителем. Пытаться подогнать корпус впритык под кривую стену — путь к тому, что шкаф не войдёт вовсе.
На чём собирать — конфирматы или эксцентрики?
Конфирмат проще и прочнее, но его шляпка видна снаружи и закрывается заглушкой. Минификс и рафикс не видны, зато требуют точной присадки — ошибка в координате уже не исправляется. Для первого шкафа проще конфирмат.
Какая глубина нужна шкафу под одежду?
Это зависит от того, как висит одежда: под плечики поперёк нужна большая глубина, под штангу вдоль стены — меньшая. Проверить посадку плечиков удобнее сразу в 3D, чем вспоминать готовое число.
Сколько кромки заказывать?
Ровно столько, сколько посчитает проект: метраж суммируется по каждому типу отдельно, с учётом количества деталей. Запас в пару метров на подрезку взять стоит, но не вдвое больше — кромка продаётся погонажом.
Шкаф своими руками — это не про столярное мастерство, а про аккуратность в двух местах: замер и вычитание толщин. Всё остальное считается само, режется в цехе и собирается шуруповёртом за вечер.
