Создание проекта мебели

Что это за страница

3D-дизайнер — экран, где вы собираете модель мебели из деталей и готовых элементов корпуса в объёмной сцене, до того как отправить её на раскрой материала. Здесь видно, как будущий шкаф или тумба будет выглядеть в пространстве, можно расставить фурнитуру и предметы интерьера, задать размеры каждой детали.

Когда использовать

• Чтобы спроектировать шкаф, тумбу, полку или другую корпусную мебель с нуля.
• Чтобы увидеть будущую мебель в 3D и в интерьере комнаты, прежде чем считать раскрой материала.
• Чтобы расставить фурнитуру (ручки, опоры, штанги) и предметы интерьера рядом с мебелью.
• Чтобы подготовить проект к передаче в раскрой или публикации в сообщество.

Где находится

Нижняя панель приложения → кнопка «+» → «Дизайн»

Открыть уже начатый проект дизайна можно со страницы «Проекты».

Описание интерфейса

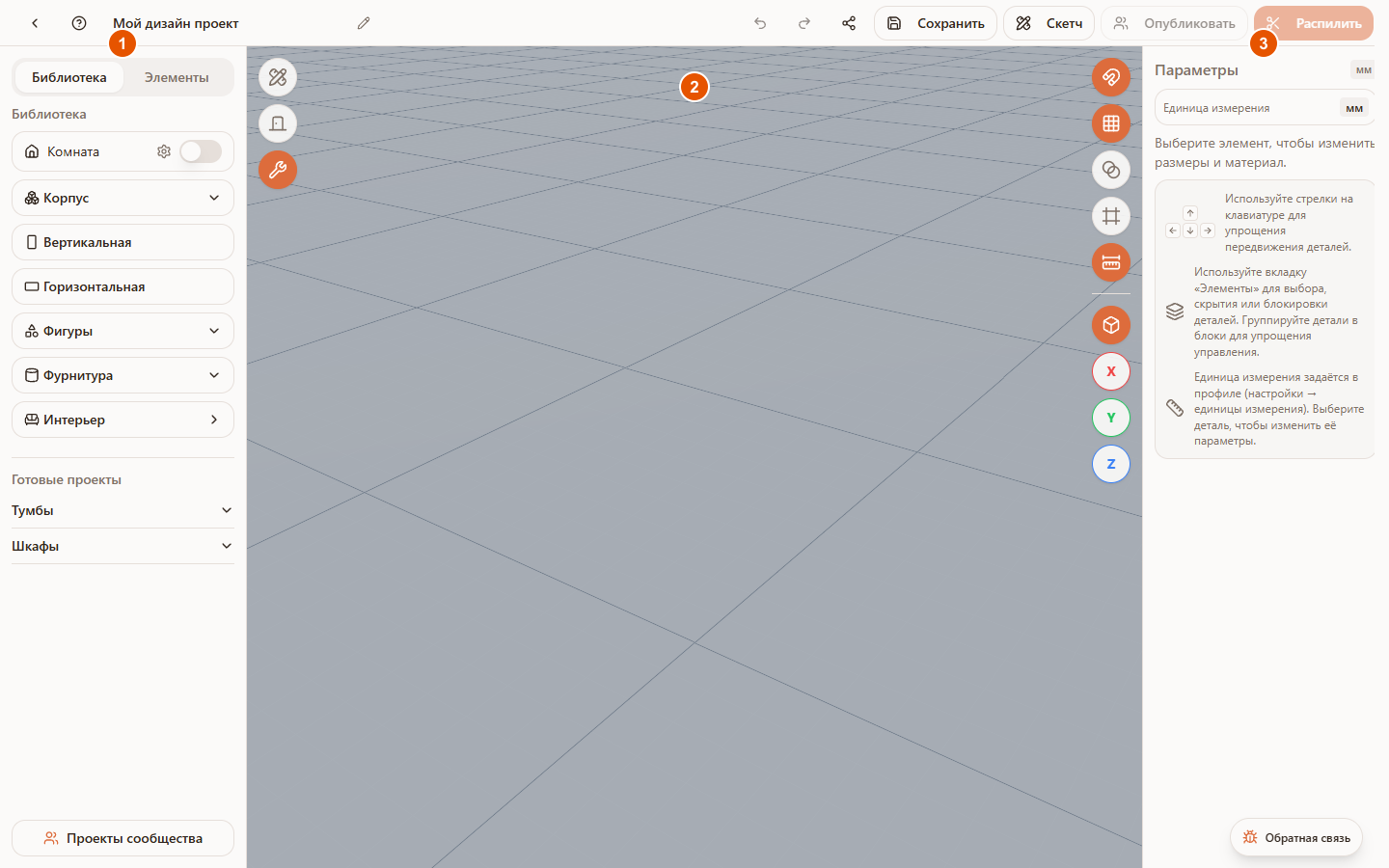

Экран дизайнера состоит из трёх зон: библиотека объектов слева, 3D-сцена в центре и параметры выделенного объекта справа.

• 1«Библиотека» — откуда добавляют объекты на сцену; вторая вкладка, «Элементы», — список уже добавленных объектов.
• 23D-сцена — рабочая область с моделью; здесь перемещают, поворачивают и выделяют объекты.
• 3«Параметры» — размеры, материал и настройки выделенного объекта; пока ничего не выделено, показывает общую подсказку.

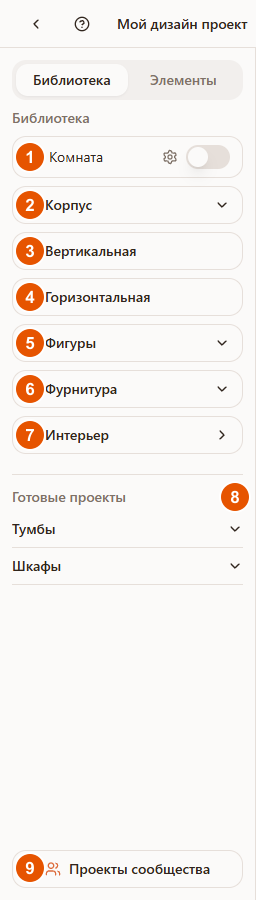

Вкладка «Библиотека»

Отсюда добавляют все объекты на сцену.

• 1«Комната» — тумбл показа комнаты и значок шестерёнки для настройки её размеров, стен и пола.
• 2«Корпус» — 5 готовых вариантов корпусной мебели: открытый, с цоколем, с фасадом, на ножках, выдвижной ящик. Каждый добавляет сразу несколько деталей одним блоком.
• 3«Вертикальная» — одна вертикальная панель-деталь.
• 4«Горизонтальная» — одна горизонтальная панель-деталь.
• 5«Фигуры» — простые объёмные фигуры (куб, шар, цилиндр, конус, пирамида и другие), например для нестандартных элементов.
• 6«Фурнитура» — опоры, ручки, штанги, вешалки, зеркало, стекло.
• 7«Интерьер» — предметы интерьера (мебель для дома, техника, сантехника, освещение и другие) — открывается отдельным окном с категориями.
• 8«Готовые проекты» — каталог готовых сборок (тумбы, шкафы и другие), которые можно добавить в текущую сцену целиком.
• 9«Проекты сообщества» — отдельная кнопка внизу экрана, открывает витрину проектов, опубликованных другими пользователями, с возможностью загрузить понравившийся в свою сцену.

Пять вариантов «Корпуса» — быстрый способ получить каркас мебели без ручной сборки из отдельных панелей.

• 1«Открытый корпус» — короб без фасада: бока, дно, крышка, задняя стенка.
• 2«Корпус с цоколем» — тот же короб, приподнятый на цоколь.
• 3«Корпус с фасадом» — короб с закрывающей дверцей.
• 4«Корпус на ножках» — короб на регулируемых опорах вместо цоколя.
• 5«Выдвижной ящик» — короб с выдвижным ящиком вместо статичной секции.

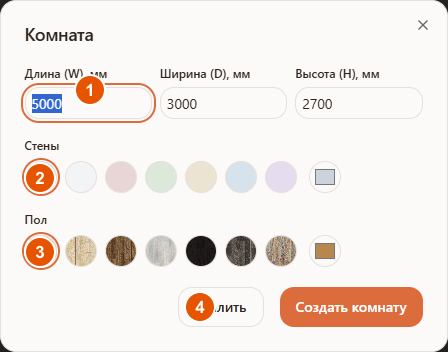

Диалог настроек комнаты — открывается значком шестерёнки рядом с «Комната».

• 1Длина, ширина, высота, мм — размеры комнаты, от 500 до 10 000 мм по каждой стороне.
• 2«Стены» — цвет стен: 7 готовых оттенков или свой цвет через палитру справа.
• 3«Пол» — текстура пола: 7 фотореалистичных вариантов ламината или свой цвет.
• 4«Удалить» / «Создать комнату» — убрать комнату совсем или применить заданные настройки.

Комната показывает только 3 стены — переднюю стену не рисуют специально, чтобы не закрывать обзор на мебель. Пока комната включена, объекты нельзя провести сквозь левую, правую и заднюю стены — сцена мягко останавливает движение у стены.

«Деталь» и «Блок» — в чём разница

Деталь — один физический объект с размерами, материалом, кромкой и креплениями: панель, фигура, предмет фурнитуры или интерьера. Именно детали идут в раскрой.

Блок — группа из нескольких деталей (например, всех деталей корпуса), которую удобно перемещать, поворачивать и удалять как одно целое. У блока нет собственной геометрии — это просто объединение деталей внутри него; блоки могут быть вложены друг в друга.

• Клик по детали или блоку в сцене выделяет объект целиком; чтобы выделить одну деталь внутри блока — кликните по её строке во вкладке «Элементы» или дважды по самой детали в сцене.
• Перемещение блока двигает все детали внутри него разом; перемещение одной детали двигает только её.
• У блока вместо стрелок перемещения — 8 угловых маркеров, которые меняют размер сразу всех деталей внутри.

Вкладка «Элементы» — список объектов на сцене

Показывает дерево всех блоков и деталей проекта, с возможностью выделять, скрывать и блокировать любой из них по отдельности.

Кнопка «Сгруппировать» вверху панели объединяет несколько выделенных деталей в новый блок; «Разгруппировать» в панели справа у выделенного блока — обратное действие.

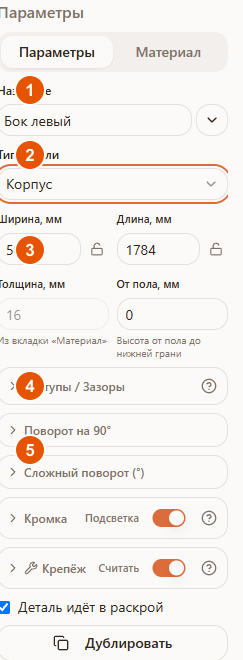

Панель «Параметры» для одной детали

Появляется справа, когда выделена одна деталь (не блок).

• 1«Название» — своё имя детали; список рядом — быстрый выбор другой уже добавленной детали.
• 2«Тип детали» — роль детали в конструкции (боковина, дно, полка и другие) из справочника Raspili; влияет на расчёт крепежа.
• 3Ширина, длина, толщина, отступ от пола — размеры детали в мм; толщина берётся из вкладки «Материал».
• 4«Отступы / Зазоры» — насколько деталь больше или меньше номинального размера по каждой стороне (свес наружу или зазор внутрь); подробнее — во всплывающей подсказке «?» рядом с заголовком.
• 5«Поворот на 90°» и «Сложный поворот (°)» — быстрый поворот кнопками по 90° или точный угол в градусах по каждой оси.

Форма фасада

Если у детали выбран тип «Фасад», в параметрах появляется раздел «Форма фасада» — фрезеровка лицевой стороны. Кнопка с миниатюрой открывает каталог форм, разбитый по разделам:

• 1«Гладкие» — ровная плита и фасад с полукруглым вырезом-ручкой по верхней кромке.
• 2«Фрезеровка» — контур, двойной контур, рамка с фаской, ступенчатая рамка, багет, орнамент.
• 3«Рамочные» — шейкер с видимыми стыками стоек и царг: вертикальный, горизонтальный и узкий.
• 4«Филёнка» — приподнятая центральная панель: классическая, с фаской, ступенчатая, с узкой рамкой.
• 5«Витрины и решётки» — стекло в проёме, раскладка 2×3 и 3×4, вертикальные рейки, ромбовидная решётка, жалюзийный фасад.
• 6«Реечные» — продольные рейки по всей пласти (узкие или широкие) и рейки в рамке.

Выбранная форма сразу видна на модели, а её миниатюра остаётся в параметрах детали и сохраняется вместе с проектом. Фрезеровка декоративная: габарит детали, кромка, спецификация и раскрой не меняются — фасад уходит в раскрой прямоугольной заготовкой.

Ниже идут разделы «Кромка» и «Крепёж» — о них подробно рассказано в статьях «Материалы, цвета ЛДСП и кромка» и «Присадки и крепёж», а также вкладка «Материал» — в статье «Материалы, цвета ЛДСП и кромка».

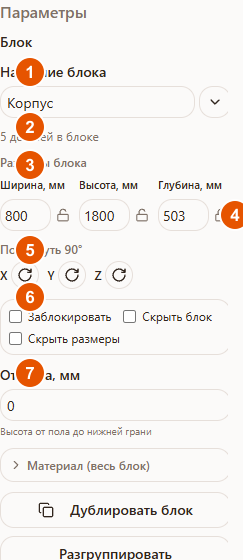

Панель «Параметры» для блока

Появляется справа, когда выделён блок целиком.

• 1«Название блока» — своё имя блока.
• 2«N деталей в блоке» — сколько деталей объединяет блок.
• 3«Размеры блока» — ширина, высота, глубина — общие габариты блока; меняют размеры всех деталей внутри пропорционально.
• 4Значки замков у размеров — блокируют изменение конкретного измерения (ширины, высоты или глубины) отдельно от остальных.
• 5«Повернуть на 90°» по X/Y/Z — поворачивает весь блок как единое целое вокруг его центра.
• 6«Заблокировать» / «Скрыть блок» / «Скрыть размеры» — блокировка перемещения, видимость и показ размерных линий для всего блока разом.
• 7«От пола, мм» — высота от пола до нижней грани блока.

Советы

• Группируйте детали одного узла в блок — так его проще целиком передвинуть, повернуть или удалить, не потеряв ни одной детали.
• Держите комнату включённой при расстановке у стен — так проще не промахнуться мимо реальных габаритов помещения.
• Пользуйтесь «Сложным поворотом» для точных углов, вместо того чтобы подбирать нужный угол несколькими нажатиями «Поворот на 90°».
• Сохраняйте проект регулярно — кнопкой «Сохранить» или сочетанием Ctrl+S.
