Материалы, цвета ЛДСП и кромка
Как выбрать материал, бренд, размер листа и толщину, задать цвет по каталогу или по RAL и настроить кромку каждой стороны детали.
Что это за вкладка
Вкладка «Материал» в панели параметров задаёт, из чего физически сделана выбранная деталь: тип плиты, бренд, размер и толщину листа, цвет. Раздел «Кромка» рядом, во вкладке «Параметры», решает, на каких торцах детали будет кромочная лента.
Когда использовать
- Чтобы задать реальный материал и цвет детали перед раскроем.
- Чтобы подобрать цвет по фирменной палитре бренда или по коду RAL.
- Чтобы решить, на каких торцах нужна кромка, а на каких — нет.
- Чтобы разом перекрасить несколько деталей одного блока.
Где находится
Выделите деталь → панель «Параметры» справа → вкладка «Материал» (кромка — во вкладке «Параметры»)
Как воспользоваться
Она рядом с «Параметрами» в правой панели.
ЛДСП, МДФ и другие листовые материалы из каталога Raspili.
После выбора бренда подтянутся его реальные форматы листов, толщины и фирменная палитра цветов.
Список зависит от бренда; без бренда доступны стандартные размеры и свободный ввод толщины.
«НСИ» — поиск по каталогу цветов бренда с фото текстуры; «RAL» — поиск по коду или названию цвета RAL.
Увидите 4 стороны детали: Д1, Д2 (длинные) и Ш1, Ш2 (короткие).
Raspili сам решает, ставить ли кромку, по тому, прижата ли сторона к соседней детали, закрыта ли листом сзади или стоит на полу.
Выберите «Нет», чтобы явно убрать кромку, или конкретный тип ленты — тогда авто-режим больше не управляет этой стороной.
На 3D-модели появятся цветные линии по торцам — цвет каждой линии совпадает с меткой стороны в панели.
Описание интерфейса

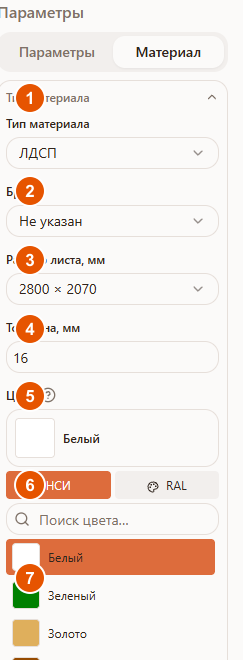

Вкладка «Материал» — цепочка из нескольких выпадающих списков сверху вниз.
- 1«Тип материала» — ЛДСП, МДФ и другие листовые материалы каталога; по умолчанию «Не указан».
- 2«Бренд» — список брендов, у которых есть выбранный тип материала; можно оставить «Не указан».
- 3«Размер листа» — форматы листов выбранного бренда, либо стандартные размеры и «Свой размер» без бренда.
- 4«Толщина» — список толщин бренда либо свободное поле без бренда.
- 5«Цвет» — текущий выбранный цвет; значок «?» рядом открывает пояснение по подбору цвета.
- 6Вкладки «НСИ» / «RAL» — переключают источник цвета: каталог Raspili или международная палитра RAL.
- 7Список цветов — с полем поиска; для «НСИ» у каждого цвета — миниатюра текстуры, увеличивается при наведении.
Вкладка «RAL» — поиск по коду (например, RAL 3000) или названию цвета.
Раздел «Кромка» — 4 стороны детали, каждая с цветной меткой, статусом и выбором.
- 1«Подсветка» — включает цветные линии кромки на 3D-модели выделенной детали.
- 2Д1, Д2, Ш1, Ш2 — 4 торца детали (длинные и короткие); цвет метки совпадает с цветом подсветки на модели. Справа от выбора — статус «есть»/«нет»: результат авто-определения для текущего положения детали.
У каждой стороны на выбор: «Авто» (Raspili решает сам), «Нет» (кромки явно не будет) или конкретный тип ленты — «Кромка ПВХ 0,4 мм»/«Кромка ПВХ 2 мм» (кромка явно есть). Как только сторона переопределена вручную, авто-режим её больше не трогает, даже если деталь потом передвинуть.
Точная ширина, цвет и конкретный артикул кромочной ленты выбираются позже, на шаге «Кромка» в конструкторе раскроя — здесь, в дизайнере, вы только решаете, на какой стороне кромка есть, а на какой нет.
Возможные ошибки
| Что видите | Из-за чего это происходит | Как исправить |
|---|---|---|
| Список «Бренд» пуст или содержит только «Не указан» | Для выбранного типа материала в каталоге пока нет брендов | Выберите другой тип материала или оставьте бренд «Не указан» и задайте размер/толщину/цвет вручную. |
| Раздел «Кромка» неактивен, все стороны «Нет» без возможности изменить | Материал детали — не плитный (стекло, металл, акрил, столешница) | Это ожидаемое поведение: кромка предусмотрена только для ЛДСП/МДФ/ХДФ. |
| После перемещения детали кромка неожиданно исчезла или появилась | Сторона была в режиме «Авто», а новое положение детали изменило авто-определение (прижалась к соседу или отошла от него) | Если нужен фиксированный результат — переопределите сторону вручную («Нет» или конкретный тип ленты). |
| Цвет не найден по коду RAL | Опечатка в коде или такого оттенка нет в базе RAL | Проверьте код (например, RAL 3000) или найдите похожий цвет по названию. |
Советы
- Выбирайте бренд, если он важен для заказа — так размеры листов и толщины будут реальными, без ручного подбора.
- Не трогайте «Авто» на кромке без необходимости — Raspili сам корректно уберёт кромку со сторон, прижатых к соседним деталям.
- Включайте «Подсветку» при спорных случаях — цветные линии на модели быстрее таблицы показывают, где сейчас есть кромка.
- Меняйте материал у целого блока сразу — не обязательно перекрашивать каждую деталь по отдельности.
Частые вопросы
Чем отличаются вкладки «НСИ» и «RAL»?
«НСИ» — каталог цветов Raspili с фото текстуры, обычно привязанный к бренду. «RAL» — поиск по международной палитре RAL, если нужен точный промышленный оттенок.
Что значит «Авто» в разделе «Кромка»?
Raspili сам решает, нужна ли кромка на этой стороне, исходя из того, прижата ли она к соседней детали, закрыта ли листом сзади или стоит на полу. Статус «есть»/«нет» под селектом показывает текущий результат.
Почему на стекле или столешнице нельзя настроить кромку?
Кромка предусмотрена только для плитных материалов — ЛДСП, МДФ, ХДФ. На остальных материалах все стороны всегда «Нет».
Можно ли задать точную ширину и артикул кромочной ленты в дизайнере?
Нет — здесь вы решаете, есть кромка на стороне или нет. Ширина, цвет и конкретный артикул выбираются позже, на шаге «Кромка» в конструкторе раскроя.
Как перекрасить сразу весь блок, а не одну деталь?
Выделите блок целиком — во вкладке «Материал» появится тот же выбор материала и цвета, но уже для всех деталей блока сразу.
